沙特阿美公司制定“最终用户阀门设计规范”

        作为阀门运营商，最终用户制定自己的标准和法规，以确保他们的阀门符合国际最佳实践，并提高最佳设计与产品质量所需的最低标准，以确保它们为运行和操作做好准备。
        作者：Mohanned Waleed Tarabzouni，沙特阿美公司

        阀门是需要隔离的操作设施的重要组成部分。它们需要经过仔细选择和指定，以适合其预期功能和目的。除了制定适合每个组织的应用程序和系统的内部代码或规范之外，这还包括至少遵守列出的国际标准和最佳实践。

        设计指标

        作为一家大型能源公司，阿美公司拥有一套结构化的内部标准、程序和表格，作为指定阀门的最低要求。

        这些规范规范了涉及许多方面的规范，包括但不限于：

        设计
        服务
        材质选择
        测试
        检查

        这些开发的代码的要求因服务、应用和设施功能而异。有几个因素决定了评估压力、温度、流体类型和其他风险因素的具体要求。

        服务要求

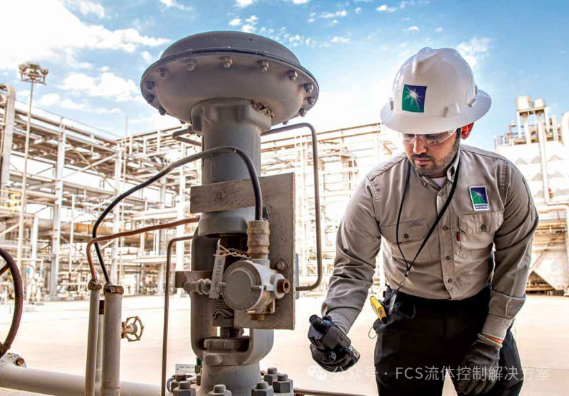

        定期井口检查是实现原油到达地面低排放的重要工作。图片由沙特阿美公司提供。

        阿美公司规范中规定的服务特定要求包括酸性碳氢化合物、高温、腐蚀性盐产品等应用。简要介绍这些要求，包括以下内容：

        海底或水下阀门应采用球阀，且等级至少为 class 300，并采用环形接头连接。
        清洁干燥气体可配备具有双关断和排放DBB功能的软座阀。
        气体火炬系统应仅配备闸阀、球阀或三偏心蝶阀。
        隔离阀应经过防火测试和设计验证。
        任何排水管或通风口均应用塞子或百叶窗盖住。
        清管器主阀应采用 DIB-2 阀座配置，并且只能采用直通导管闸阀或球阀。
        此外，清管器阀门的阀内件材料应为双相不锈钢，阀座套上覆盖 Inconel 625。
        排污或反冲应用应配备润滑旋塞阀。
        仪表隔离阀应为 API 602 闸阀。

        上面列出的是作为公司内部标准的服务规范中少数几个指南和要求。这些正在根据经验教训和项目经验进行修订、更新和升级，以确保所有阀门都得到正确指定、选择和设计。

        设计要求

        此外，还规定了一些设计要求，以确保正确选择阀门类型、设计、材料和配置。这包括以下内容：

        水平或下方方向的闸阀安装需要在清洁服务或公用设施应用中，以防止流线堵塞。
        阀体的所有螺纹连接（例如排水管和排气管）均应采用密封焊接。
        杠杆操作阀门应配备自锁手柄。
        旋转设备排放管路应选用非紧急止回阀。
        对夹式止回阀不允许用于碳氢化合物应用。


        Abqaiq 井口 ABQQ-37。图片由沙特阿美公司提供。

        通常在项目规划和设计审查期间为每个设施指定设计要求，以确保充分了解工艺和流程参数以及任何附加要求。始终引入操作和维护最佳实践，以确保过去的经验得到解决和记录。

        总而言之，最终用户需要并根据国际机构和团体（例如 ASME、API、BS、IOGP 等）制定自己的规范。这些共同维持了满足最低要求的规格，以确保设施及其资产的安全和平稳运行。沙特阿美公司通过采用这些最佳实践并确保符合最新规范，继续确保碳氢化合物运输、运输和装卸方面的卓越表现。

        关于作者


        Mohanned Tarabzouni 是一位在石油/天然气行业拥有 10 年经验的阀门工程师。他拥有管道工程师硕士学位和机械工程学士学位。Mohanned 的职责包括项目设计审查、运营/维护支持以及故障排除/进行故障评估。
