法登阀门引入多功能流量测试系统完善实验关键数据
上海法登阀门有限公司
分享到
2024-10-31
139浏览

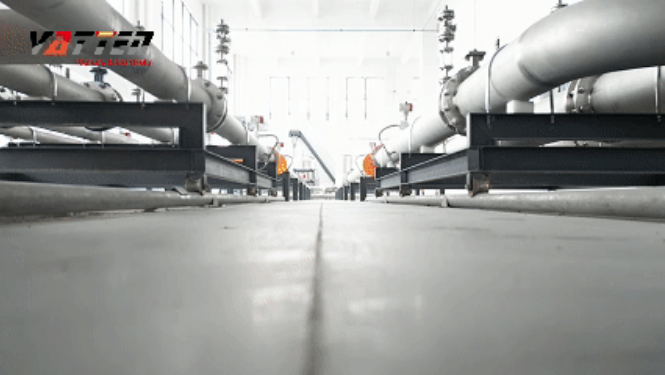

        多功能流量测试系统法登阀门浙江嘉兴智能化基地引入多功能流量测试及控制系统,铺设大规模实验装置实现全行程的控制性能测量,可为调节阀的性能提升提供实质性的依据和参考完善实验“关键数据”是法登阀门校企合作的示范基地。

        性能优势

        传统阀们企业依靠积累的行业经验进行生产制造,但是很难提供持续、稳定的精度保证,很大程度上受制于缺乏额定流量系数的测定手段和平台。

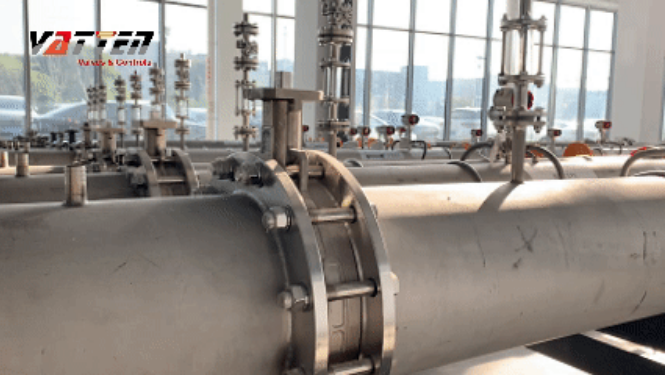

        上海法登阀门采用PLC控制系统及高精度的传感仪表的监测,配合变频泵、PLC控制系统、高精度压力变送器、温度传感器和流量计、管线稳压系统等多种周边设备,以实现对调节阀流量系数的测定及调节曲线的检验。同时,还可以对管道流量计进行性能检定。

信息监测Information monitoring

数据抓取Data Capture

远程控制Remote control

报表分析Report analysis

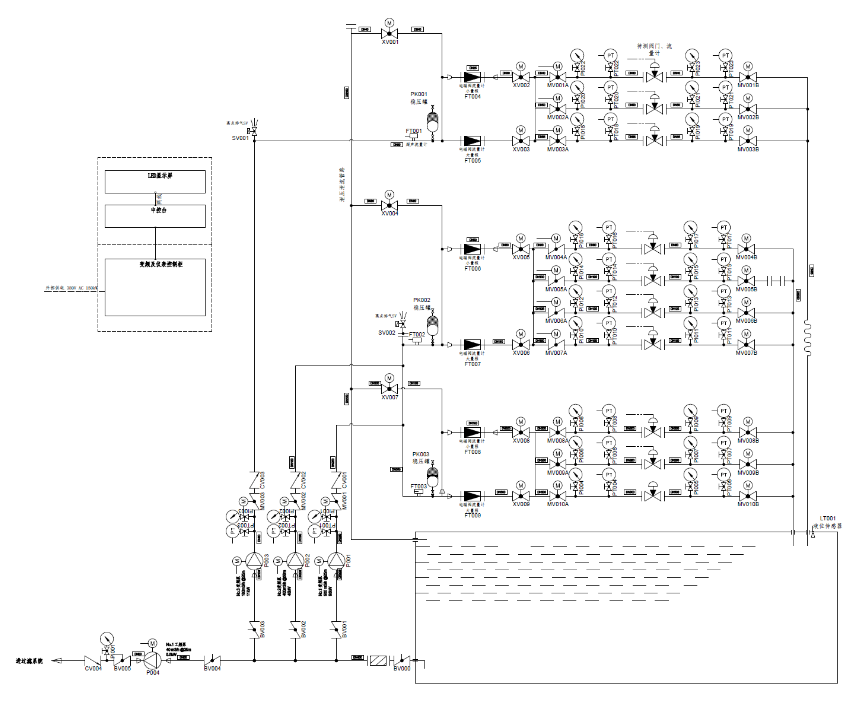

        工作原理

        参考行业技术标准组建

        ·GBT4213-2024 气动调节阀

        ·GBT 17213.4-2015 工业过程控制阀 第4部分:检验和例行试验

        ·GB/T18659-2002封闭管道中导电液体流量的测量电磁流量计的性能评定方法

        ·GB/T 9248-2008 不可压缩流体流量计性能评定方法

        调节阀流量测试系统

        额定流量系数及对应的流量曲线是衡量调节阀性能的重要参数和指标,现系统可以对口径DN50~DN300的各型调节阀按照行业标准进行全自动的流量系数测定及控制曲线拟定。同时,可做到测试结果数据化共享和追溯。通过全行程的控制性能测量,可以为调节阀的性能提升提供实质性的依据和参考。

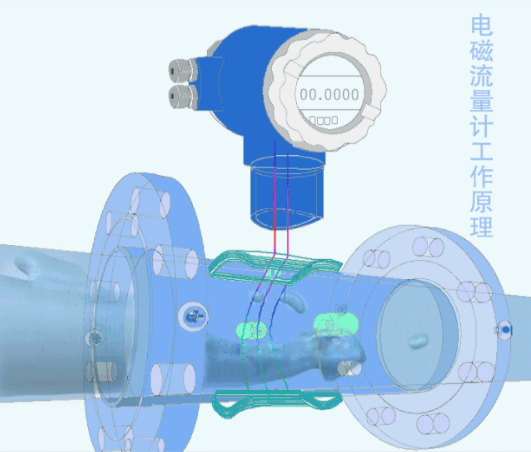

        流量计标定及检测

        流量计作为一种非常重要的管路仪表,其精度与准确性对于现场工艺控制的稳定性和安全性起着至关重要的作用。出厂前的真实流量测量及标定就显得格外重要和必要。

        通过PLC系统控制,可以实现流量连续平稳调节。实时的数据对比结果能稳定、直观地判定流量计的性能。现系统可稳定实现MAX. 1600 M3/H@3M/S的流量输出,支持最大DN350规格的流量计标定。

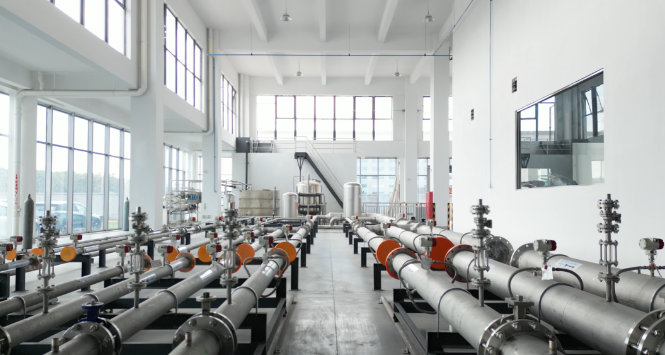

        上海法登多功能流量测试系统的建成上线,是赋能阀门生产高品质、快时效的重要一步,更是法登阀门实现自动化、数字化、智能化的自控阀门生产企业的重要一环。
