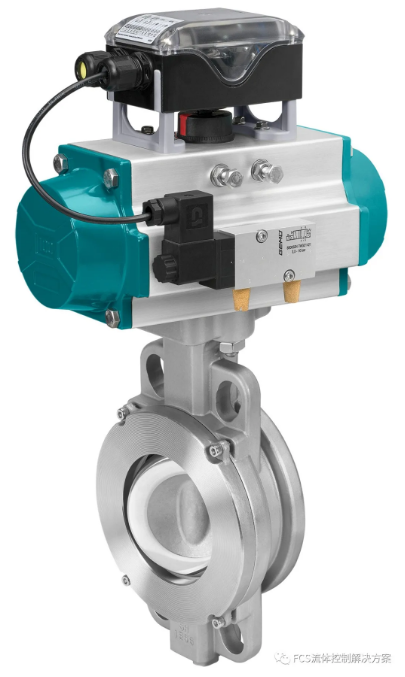

阀门专家GEMÜ提供了对夹式的GEMÜR470 Tugela系列,公称尺寸为DN 50至DN 600,即刻生效。
高性能蝶阀现已在GEMÜ中国成功销售了数年。GEMÜ蝶阀产品组合现已在全球范围内完善。
GEMÜ Tugela蝶阀的独特之处在于其双偏心结构,这就是为什么它也被指定为高性能蝶阀,并且适用于最高40 bar的压力或最高230°C的温度的原因。蝶形阀片在打开时直接与密封座分开,从而减少了磨损,从而延长了使用寿命。由于执行器法兰上的锁紧螺钉,压盖填料可以直接重新固定在碳编织轴承中的轴上,从而可以在安装蝶阀时对其进行维修。反过来,这大大降低了维护需求。
在构造蝶阀时,需要在三种主要设计之间进行区分。
在同心设计中(例如GEMÜ Victoria系列),枢轴点位于座阀的中心,即主密封被轴打断。
在简单的偏心结构中,主密封件偏离轴轴线。采用这种设计,在整个360°密封圆周上都不会中断。
在双偏心设计中,作为第二偏心距,轴轴线还会从管道轴线移出,以使轴心稍微偏离管道中心。
GEMÜ R470 Tugela蝶阀的其他功能是轴防吹出保护,这是一种额外的安全措施,以防万一轴断裂,并且由于采用了优化的球形阀瓣设计,从而提高了密封性。GEMÜR470 Tugela还具有用于ATEX区域的抗静电弹簧和TFM阀座环,该阀环的脆性特别低,可确保在较宽的温度范围内可靠地使用。
