浙江欧菲——新型C型清管阀
分享到
2021-09-10
871浏览

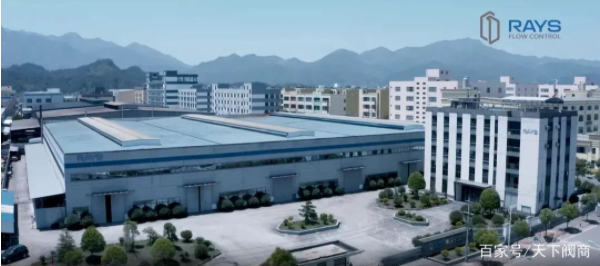

        浙江欧菲专注于石油石化天然气行业的阀门研发与制造,公司产品广泛应用在石油和天然气管线上,及采油、炼油、石化、化工、化纤、冶金、电力、核电等装置中。

        公司成功获得了API 6D, API 600, API 602, API 609以及API 6A, ISO, CE, TR/CU等一系列的国内外认证。

        清管阀作为我公司的重要战略产品, 经过数年的投入与研发, 我们获得了成功的生产和制造工艺经验。

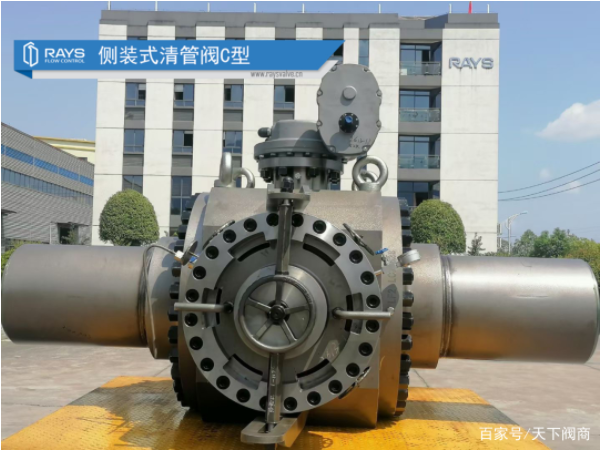

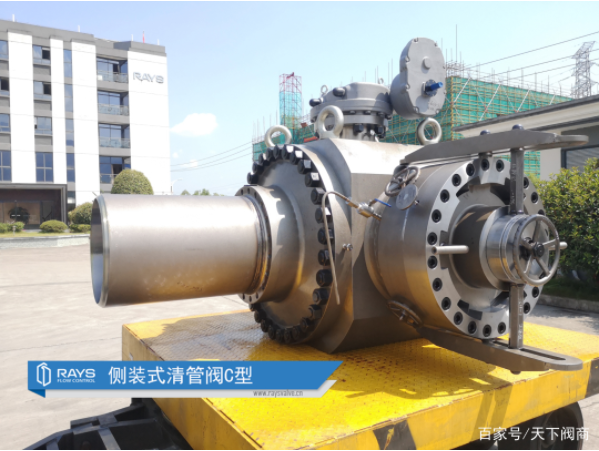

        近日, 浙江欧菲顺利为国外某业主交付了新型C型清管阀, 该阀将用于北极重要的管线项目上, 为全球的能源战略做出贡献。




        清管阀(PIG阀)是一种作为清管器发射和接收装置的新型阀门,它同时也具有通用的球阀功能。

        使用清管阀并配合相应的清管器,可以更轻松地完成管道清洁、排空、隔离和按序输送介质、检测管道系统等工作。



        浙江欧菲新型的C型清管阀的特征:

        1. 球孔面积比管径面积约大21%, 以保证清管作业过程中输送介质持续流动

        2. 实现将两种不同口径连在一起的管道进行清管作业

        3. 阀杆不受球体推力作用,阀杆扭转自如

        4. 快开盲板操作灵便

        5. 阀座实现零泄漏, 具有截断功能

        6. 联锁设计保证了操作的安全性

        7. 耐火安全设计,耐火试验符合API 6Fa和API 607标准要求

        8. 抗静电设计, 阀杆防吹出设计




        浙江欧菲新型的C型清管阀的技术创新:

        1. 球体加装“收发筒”结构:

        球体内腔加装“收发筒”后,既可适用于橡胶清管器,又可适用于电子清管器,扩大了清管阀的使用范围。

        2. 排污阀功能设计:

        在清管阀通道管壁上增加了排污孔,孔上安装了排污阀,当清管阀接收清管器时,打开此排污阀,清管器清扫的污物得以排泄。改善了(清洁)接收清管器时的工作环境。

        3. 卸压阀功能增加:

        新型C型清管阀将泄压小球阀安装在整个清管阀的侧面,有警示牌指示。在阀门内腔卸压的同时还可排放清管阀内腔的油污,具有双重功能。

        4. 快卸阀盖新结构设计:

        快卸阀盖部件是清管阀的关键部件之一。它直接关系到清管器接收和发射操作过程的安全和劳动强度。

        新型C型清管阀巧妙的采用“侧开手轮一正向手轮一拉杆”侧开机构,使阀盖部件的“旋转一拉”变得轻松自如,具有操作灵活,定位准确的特点。

        更多关于清管阀的介绍:

        一、概述

        1、主要用途:

        石油和天然气的最佳运输方式是管线运输,它具有运输效率高、成本低、损耗少和对环境污染小等优点。

        为了确保管线运输的安全、高效、畅通、接管线管理规程:必需使用“清管器”对管道进行清扫工作,清管作业是各类油气输送管线正常操作过程中的重要工作。本阀门“清管器”和“清管器”共同组成清管作业装置。它既可作为清管器的发射接收装置,又可作为启闭阀,全称“清管器发射接收阀”。(简称“清管器”)。它的主要用途有:

        1.1新管线投产前,清除管内各种残留物使管线畅通无阻。

        1.2新管线内壁除锈和防腐层涂敷。

        1.3对已投产管线做定期的油管刮蜡,气管除水。可长期保持有效输送能力。同时减少管壁内腐蚀,延长管线使用寿命。

        1.4可用作同一管道内输送不同种类介质的隔离、质换。

        1.5管道水压前排气和水压试验后排水。

        2、基本参数:

        2.1公称通径系列:2”-24”(DN50-DN600)

        2.2公称压力系列:Class150-2500(PN1.6-42.0MPa)

        2.3适用温度:-196-400℃(不同的材料使用温度不同)

        2.4适用介质:石油、油品、含硫天然气、净化天然气以及气、水等介质。

        3、产品主要类型:

        产品主要类型按产品功能、用途、清管阀主要有三类型。

        3.1 PB型的清管阀:清管器发射、接收全过程中流体流动不中止。见图(2)



图(2) PB型清管阀

        3.2 PC型的清管阀:清管器发射和进入清管阀时,流体不中断,但取出清管器时,流体短时中断。 见图(1)




图(1) PC型清管阀

        3.3 PS型的清管阀:在发射和接收清管器时流体流动皆短时中断,当按顺序输送不同类型或防止输送介质混合时采用PS型,因此,其适用于发射,接收隔离用清管器。见图(3)




图(3) PS型清管阀

        二、结构特征和工作原理

        1、结构特征:

        清管阀的结构特征是在三通球阀结构原理基础上改型和增加功能后创新设计而成。

        2、工作原理:

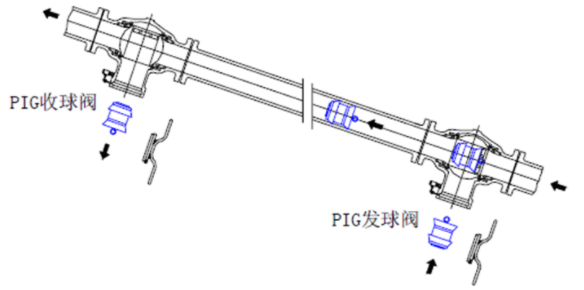

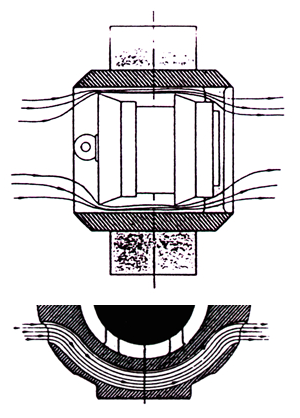

        清管阀的工作原理是:将清管器置入(或接收)清管阀的球体内腔,通过球体在具有相互垂直的“┴”形(倒“┬”三通阀体内,作往复90°旋转运动,当球体通道和管线通道在同一轴线时,清管器在管道内流体压力用下,被清管阀发射和接收,其工作原理示意图如下:
