01、产品介绍

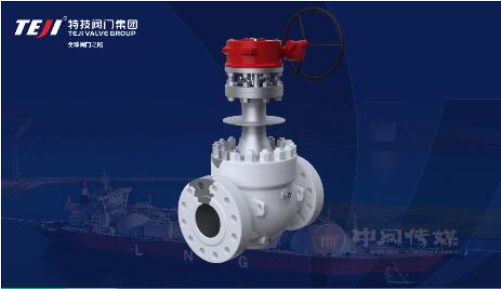

上装式低温球阀,又叫顶装式球阀,因启闭件球体是从阀体顶部自上而下装入而冠名。主要应用场合是:LNG(液化天然气)接收站、液化石油气、LNG加气站、LNG运输船、乙烯生产液化工厂、空分以及其它低温行业。特技上装式低温系列球阀应用国际先进技术,采用lip-seal专用密封圈,使其在应用中具有优异的密封性能。
02、结构特点
1:阀体整体铸造或者锻造成型,有效保证承压件的致密性
2:有限元辅助设计,取得加长阀盖最优壁厚,保证散冷效果最佳。
3:阀盖加长设计,严格控制阀杆和加长颈部之间的间隙,减少冷流上窜,杜绝填料结冰导致开关扭矩变大及阀杆刮伤,外圆长颈环形弧月槽设计,增大散冷面积,加强了散冷效果,阀盖端部长柄结构设计,确保球柄、阀杆、阀盖同轴度更好,开关更灵敏。
4:体盖连接处双重密封,lip-seal为弹性主密封,有效弥补温度交叉变化形成的比压不均;封闭槽形式密封垫片为二次密封,有效防止冷流或配合不均导致垫片过早损坏或失效。
5:球体表面硬化,确保低温下密封面不会被擦伤。

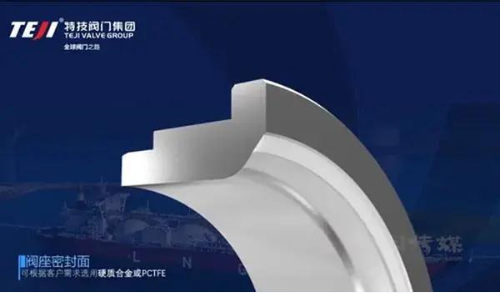

6:阀座密封面可根据客户需求选用进口PCTFE,超低温工况下仍具有良好的弹性效果,保证密封不失效。
7:阀座采用国际先进的DIB-2结构,能稳定保证阀腔压力超限时稳定泄压至指定的一侧,不会造成危险。
8:阀座密封为Lip-seal结构,Lip-sea中既有弹簧的弹性补偿,同时兼具PTFE优良的低温弹性密封性能,组合使用确保在低温下具有优良的密封效果。
9:内件上装式结构,可实现阀门在线维修(球体和阀座均可在线拆装)。
10:阀杆选用优质整体式XM-19或Inconel 718锻件,轴肩式防飞出结构设计,有效提高阀杆强度及微泄漏的可靠性。
11:阀杆双重密封设计, lip-seal作为主要密封件,填料作为辅助密封,可以很大程度上减少填料的用量。
12:压盖和压套采用自定心设计,有效防止压盖受力不均造成失衡。
13:滴水板设计,增大有效散冷面积,杜绝阀杆和填料动密封处结冰导致扭矩过大;其次,有效避免冷凝水滴落到阀体,导致阀体冰层过厚形成能量损失。

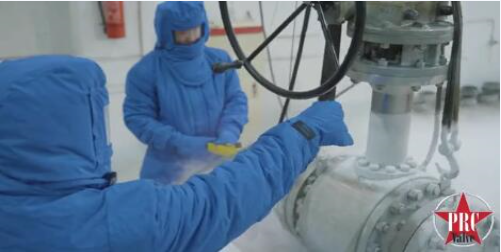

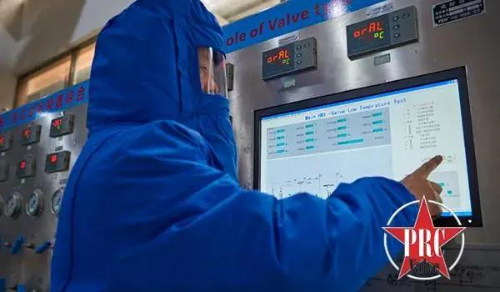

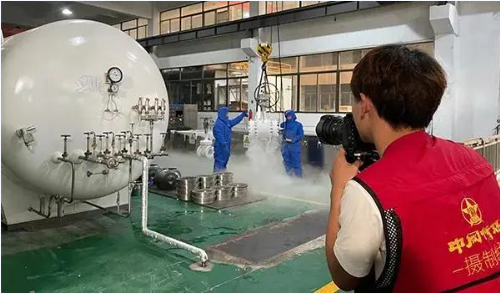

03、试验现场
