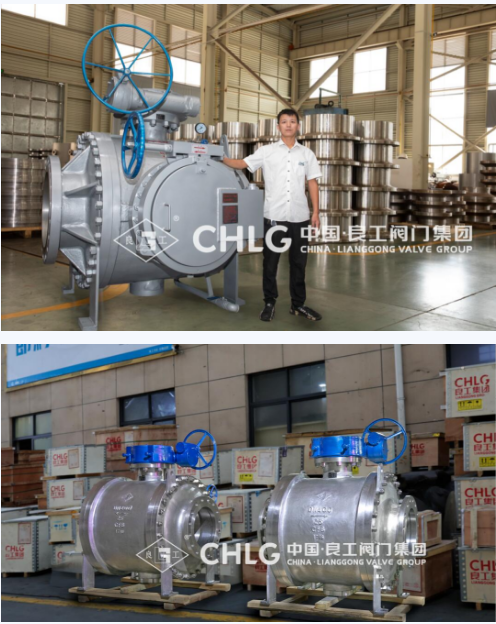

清管阀是一种主要用石油、天燃气、化工品及其它液体输送管线中清管作业的新型装置。进行清管器的发射、接收作业，用于管道内壁的机械清洁（除污、除锈、清除管道内异物等），分隔不同产品，已在油气田、化工、码头、油气储运库及海上平台上得到广泛的应用。

        清管球阀结构特点

        01、I型清管装置：

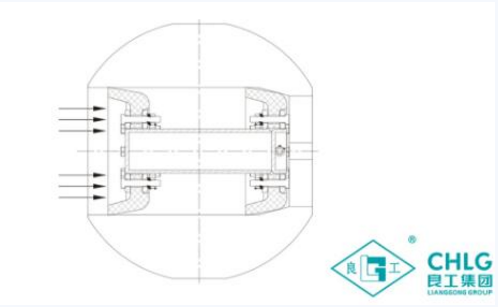

        I型是清扫管道用的标准型清管阀。装置通较管道内径稍大，起到发射和接收清管器的功能同时具备截断功能。

          02、II型清管装置：

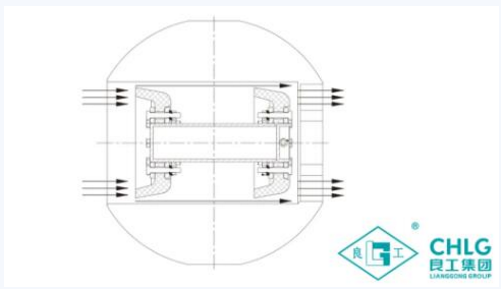

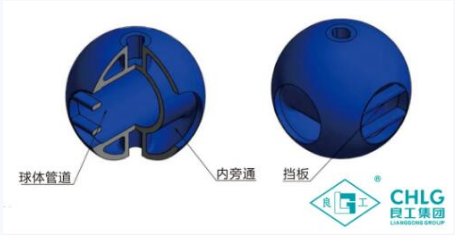

         II型是一种带旁通的清管阀，装置通较管道内径稍大，在空心球体上垂直于球孔方向开设两个圆型通道， 这种结构保证即便在发射或接收清管器时清管阀也不会发生断流，II型清管阀不能当作截断阀使用。

         03、III型清管装置：

        III型主要是隔离和按序输送介质，防止介质混合清管阀。装置通较管道内径稍大，并且在接收清管阀的球孔内有一个附加密封，保证隔离清管器到达接收清管阀时形成密封。

        清管球阀产品选型

        产品选型

        根据交流该批清管阀应选用隔离型,，即按序输送介质，防止介质混合清管阀。装置通道较清管器外圆稍大，并且在接收清管阀的档板一侧加工一段比清管器外圆小并倒坡口形成一个附加密封，这样保证清管器到达接收清管阀时形成密封同时确保取出清管器时不是太费力,隔离型清管阀在操作发射或接收清管器时介质断流,可作截断阀使用。

        操作注意事项

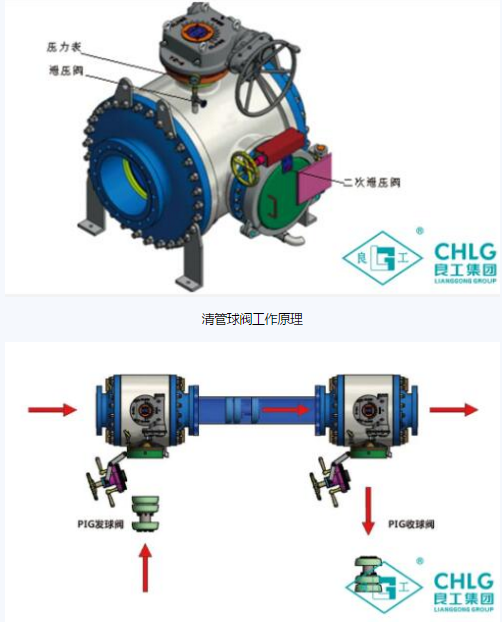

        1、操作蜗轮使球口面对盲板,观察蜗轮上指示;

        2、打开阀体泄压阀观察压力表至压力为零,

        3、缓慢拧松二次泄压阀，当有介质溢出时停止拧动，待设备内没介质溢出时完全打开泄压阀，取下全 压板,此步骤防止没泄压的情况下直接打开盲板造成 安全事故。

        4、逆时针方向旋转丝杠，直到卡箍内缘与盲板盖外缘完全分开，打开盲板盖。

        5、装入清管器，检查O形圈是否完好，关上盲板;

        6、顺时针转动丝杠，锁紧卡箍;

        7、装好安全卡板，使安全卡板完全卡在圆柱销上;

        8、检查放气阀O形圈是否完好，安装上放气阀并拧紧;

        9、关闭泄压阀;

        10、操作蜗轮使球口与管线一致,发射或接收清管器;

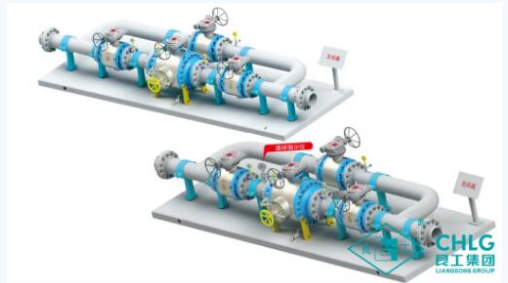

收发球撬装结构

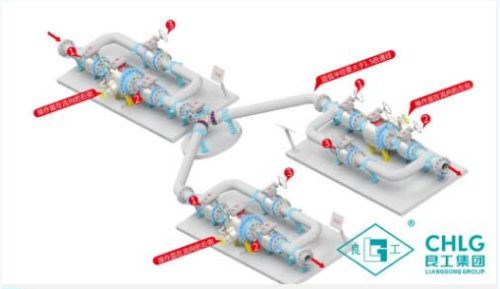

收发球撬装管线
