奥立佛·瓦尔韦特克的三重闸门阀门成功率

        奥利佛·瓦尔韦特克发现了新的和正在出现的供应高压小口径海底阀门的机会,并认识到阻碍大多数其他阀门供应商的技术障碍。

        海底石油和天然气工业正在迅速发展新技术,以开发"具有挑战性的油田"。这些挑战通常与高压、高温和深度作业有关。

        压力为15,000PSI(1034巴)的油田一般被认为是高压油田,但现在正在发现和开发新油田,用于钻井,工作压力为20,000PSI(1380巴)。

        奥利弗·瓦尔韦特克已经成功地设计并认证了一个3/8"标准口径2万个CWP针阀,用于墨西哥湾高压/高温场的开发。

        利用这一专家和现场证明的历史,壳牌公司阿波马托克斯,奥利弗瓦尔韦特克成功地开发和测试了一个双和三角闸门阀总成根据Api6APR2F,API17D和API17G。

        旅程始于2021年初,奥利弗·瓦尔韦特克寻找机会,为这些新的技术上具有挑战性的领域提供其他的小口径高压/高温阀门。与位于休斯顿的基于模块化三叉戟20K干预系统的新潮工程公司密切合作,新潮工程公司和奥利弗瓦尔韦特克工程师开始设计能够满足这些新的高压、高温要求的阀门。

        海底小型气孔阀门的设计、合格和制造必须与更大的气孔阀门一样符合严格的标准。对小型紧凑型HP/HP阀门的快速需求,主要是因为有20,000个PSI领域正在被审查开发。

        很明显,我们的工程团队面临的技术挑战是,如何在压力和温度都很高的情况下,在快速的时间内,对更小更紧凑的阀门进行海底资格测试。重要的是不损害安全,这对阀门安装在这些应用中仍然至关重要。

        2021年3月v开始开发对三叉戟20K干预系统进行关键应用流量控制和监测所需的两种阀门----用镍合金718材料制造的"半"双门阀"和"半"三门阀。

        工程技术规格要求:

        *高压20000磅

        • High Temperature +150°C / +302°F

        • Operating Depth 3:048m / 10,000 ft

        小口径闸阀常用于化学注水、通风管和旁路,这些阀门可用于单隔离安排,也可用于双、三或三个阀门组件。

        重量是提升和安装在海底的设备的一个关键因素。利用最新的弹性塑料有限元软件,对阀门设计进行了优化,以生产最紧凑的小型气孔阀门,使其在20,000磅高压力下工作。

        API技术报告为我们的工程团队和客户提供了必要的指导,为HP/HP海底设备的分析工具和设计过程提供了必要的指导。

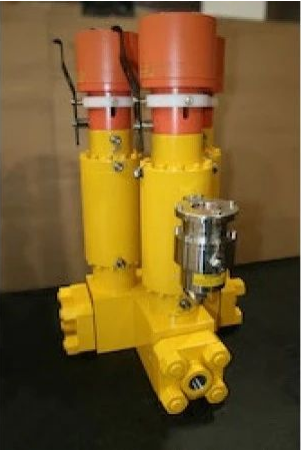

        这导致了一个双门阀,其中包括一个块中的2个手动闸阀,以及一个三闸阀,结合了手动和液压功能。作为空气污染指数认证的一部分,对阀门的完整设计进行了多次技术评估,随后进行了严格的设计评估,包括:燃料制造工业联合会、弹性塑料分析、棘轮评估和疲劳评估,所有这些都经过了被提名的安全和环境执法局等机构的审查和核实。

        原型测试要花费数周的时间来模拟阀门在不同压力、温度和工作深度下的运行。液压驱动阀门要求对液压操作和覆盖操作进行单独测试。

        史蒂夫威廉姆斯解释了测试过程的范围,"密切的客户协作和广泛的技术评估也是成功的关键,因为第三方和客户监管机构独立的设计和过程验证,评估设计的安全性、质量和长期可靠性的所有方面。

        "在两个阀门生产的每个阶段都执行了强化的质量控制和质量保证程序,包括最多30000磅的体完整性压力测试。甚至在订单可以进行之前,该半"闸阀就必须遵守广泛的内部认证程序,模拟在海底部署的极端压力和温度环境下的干预系统--所有这些都是在我们自己最先进的研发设施中进行的。"

        他继续说,"在这种极端环境中运行的阀门需要进行广泛而艰巨的资格测试,以达到API标准。这个项目是我们所做过的技术上审查和评价最多的项目,也是对我们的工程师和设计师最有价值的项目。参与这个项目的每个人都清楚地意识到我们在研究和开发、工程设计和制造流程方面取得的飞跃。我们都为这一成就感到骄傲,并且非常期待着我们客户的未来发展。"
