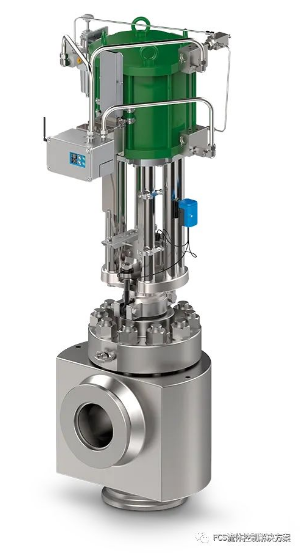

意大利STI推出下一代大流量高精度数字气动阀门定位器（SHP）

        智能高性能 (SHP) 阀门定位器提供独特的动态阀门控制和先进的诊断功能

        智能高性能（SHP）定位器是一种大容量、高精度数字气动阀门定位器，主要用作阀门护理控制器，替代或替代现有的FT定位器。其流量和控制算法系统和逻辑由 IMI STI 获得专利，确保独特的动态性能和短冲程时间。其先进的诊断（在线和离线）是专门为满足所有客户需求而开发的。

        大容量执行器的高速性能，最大限度地减少放大设备（流量放大器）

        非接触式磁反馈传感器具有出色的可靠性和准确性

        通过事件记录器、计数器、日志、阀门寿命预测和状态监控进行在线诊断

        本质安全和防爆认证

        通过远程软件、HART 7、USB 和 FDI 驱动程序进行连接

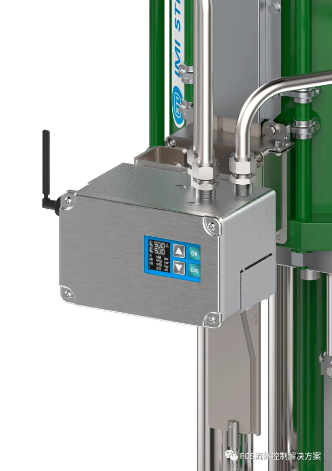

        带显示屏和键盘的本地用户界面

        通过斜坡、阶跃、特征和频率测试进行离线诊断

        各种执行器类型和动作的控制能力

        SHP 阀门定位器规范

        硬件

        外壳：不锈钢 ASTM A351 / 低铜铝 EN AC 43500。
        总重量 9 公斤（不锈钢）/ 4 公斤（铝）。
        总尺寸小于 190mm x 120mm x 145mm。
        用于固定螺钉的机械接口符合 VDE/VDI 3845 (NAMUR)。
        气动连接：3 x ½” NPT 内螺纹。
        电气连接：3 x ½” NPT 内螺纹 (Ex ia) / 1 x ½” NPT 内螺纹 (Ex d)。

        电气规范

        通讯协议 HART 7，4-20mA。
        输入电压范围 = 10-30V (Ex ia) / 18-30V (Ex d) / 17V-30V (Ex ia 故障冻结应用)。
        阻抗 500Ω (Ex ia) / 900 Ω (Ex d) / 850 Ω (Ex ia 冻结应用失败)。
        输出信号4-20mA无源环路。
        数字输入 24V 隔离，数量 2 可配置。
        数字输出 24V 隔离，数量 2 可配置（数量 2 NPN 或数量 1 NAMUR），需要外部电源。
        耗电量1W。
        电子内部循环更新率 = 10ms。
        模拟输出更新率 = 10ms。

        气动规范

        工作压力范围 = 2.5 / 10.4bar – 150PSI（故障保位 8bar，天然气 6bar）。
        设计压力=15bar/220PSI。
        仪表空气/天然气/氮气/脱硫气体和干燥气体，符合 ISO 8573-1 3 级（油浓度）和 6 级（粉尘浓度）。
        高流量 → 进气 Cv 最大值 = 2.3 / 排气 Cv 最大值 = 2.3 (180Nm3/h @ 6bar / 21 °C)。
        空气消耗量 ≤ 1.5Nm3/h @ 6bar / 21 °C。
        低流量 → 供气 Cv = 0.3 / 排气 Cv = 0.3。

        性能

        快速操作 = 100ms（从 Cv = 0 开始达到 Cv max 所需的时间）。
        迟滞 + 死区 = +/- 0.10%。(*)
        重复性 = +/- 0.05%。(*)
        灵敏度 = +/- 0.10%。(*)
        线性度 = +/- 0.30%。(*)
        -55°C 至 +85°C 的热漂移为 0.4%。（从 -40°C 到 +85°C 0.1%）。

        (*) @ 21°C / 120° 旋转。

        位置反馈

        非接触式传感器装入定位器，能够 360° 旋转工作。
        远程非接触式传感器（选件），距离定位器最远 20m。
        当行程达到 100 毫米/4 英寸及以上时，可使用线性磁铁套件（可选）。

        应用领域

        故障安全（气动连接 A 排气/B 加压）。
        故障保位（非防爆），带压电阀和专用三通阀。

        环境

        工作温度范围 = -55°C / +85°C，请参阅 T4 – T5 – T6 的防爆证书。
        储存温度范围 = -55°C / +85°C。
        IP 66 / NEMA 4X。

        基本功能及扩展功能

        基本功能
        自整定。
        试点测试。
        系统状态。
        参数监测（实际位置，要求位置，线路压力，执行器压力，飞行信号等）。
        图形比较。
        位置/时间测量。
        压力/时间测量。
        衰减/相位延迟测量。
        事件。
        计数器。

        Pack1
        斜坡测试。
        步进测试。
        阀门签名测试。
        动态误差带测试。

        Pack2
        稳定控制.
        阀座柔和调整 (柔和切断).
        频率测试.

        Pack3
        快速退出切断。
        在线事件记录器。
        阀门寿命预测。
        部分行程测试（即将在2024年推出）
