专为极致打造：QUADAX

        Quadax 因创造四偏心蝶阀而受到认可，是一家创新制造商，其阀门除了许多其他要求苛刻的应用外，还能够承受极高和极低的温度以及极端的循环温度。

        《逃逸排放杂志》采访了 Quadax 销售和营销副总裁 Scott Moreland 以及工程销售经理 Wallace Hancock，讨论了四偏心蝶阀的独特性能以及它如何在极端和低温条件下表现出色。

        QUADAX背景

        1960 年，同轴设计阀门的发明者 Gottfried Müller 先生创立了他的公司 Müller Co-ax。多年来，该公司为同轴市场创造了多项阀门创新。2009 年，Quadax 作为 Müller Co-ax 的子公司成立，特别专注于生产用于金属阀座极限应用的四偏心蝶阀。

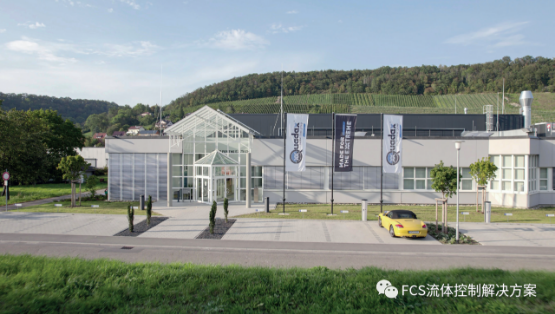

        该公司总部位于德国西部福希滕贝格镇，在全球设有多个分支机构来服务国际市场。它始于欧洲的特种气体市场，不久后来到美国。穆勒Coax继续扩大其在福希滕贝格的足迹，并于 2023 年开设了新的 Quadax 制造工厂。

        服务的市场

        Quadax 阀门安装在多个行业，包括特种气体、气体分离、化学和石化、航空航天以及氢气、氮气、氧气和液化天然气等应用。该公司还专注于使用高温蒸汽的区域能源。

        “我们的阀门非常适合多种严酷应用，”Hancock 说道。“例如，他们可以使用液氦进行表演，液氦是人类已知的最冷的现有物质。我们还销售用于脱硫和环氧乙烷等应用的阀门，这两种应用都是要求非常高的服务，此外紧急关闭阀 (ESDV) 甚至在大直径情况下也能够实现快至 400 毫秒的关闭时间。”这些闭合时间只能归功于 Quadax 独特的 4 偏心设计。

        “Quadax 蝶阀是对密封性有最高要求的客户的理想解决方案 - 适用于极端应用和温度范围，”Moreland 补充道。“我们是为极端而生的，”他断言。“在冷或热应用的制造领域，我们磨练我们的专业知识，成为该领域的问题解决者。”

        “我们还应对极端三角洲的周期性温度，”汉考克补充道。“当温度波动较大时，阀门常常会出现困难，但 Quadax 阀门可以很好地处理这个问题。”

        四偏心蝶阀


        由于采用创新设计原理，Quadax 的四偏心蝶阀具有独特的承受极端温度和挥发性化合物的能力。该阀门有五种管道连接方式，包括双法兰、凸耳式、闸阀替换式、对焊式和顶部接入式。

        四偏心阀包括一个全圆形阀瓣，而不是椭圆形阀瓣，允许不同的材料和密封机制，密封材料的均匀膨胀和收缩，显着增加的CV值和密封区域几乎为零的摩擦。

        Quadax 最独特的产品之一是顶部入口设计。“我们是唯一一家提供真正顶部入口设计阀门的公司之一，该产品具有完全可修复性，仍然适合极端应用，”莫兰德说。

        顶部入口版本的阀门主要用于必须避免法兰连接的管道系统。在实际应用中，可以移除中央顶部法兰，并且可以轻松取出内部组件，而本体仍保留在管道中。该阀门的标准版本可承受 -10 °C 至 +450 °C（-14 °F 至 842 °F）的温度，采用特殊材料时，可承受 -270 °C 至 +800 °C（-454 °F 高达 1472 °F）。

        “我们将每一个应用程序都视为定制设计和改进的独特机会，”莫兰德说。“在我们了解应用之前，我们不喜欢销售‘现成’的阀门，这样我们才能确保阀门正确适合应用。我们提供高端产品，并努力确保它最适合每个特定应用。”

        此外，我们利用 5 轴加工中心的现代制造技术使 Quadax 能够摆脱旧式三偏心设计中仍在使用的旧式“摆盘”加工，这种加工具有某些缺点。这确保了一种加工设置的最佳精度，而竞争对手必须依赖复杂的夹紧装置，并且由于在加工操作期间重新夹紧主体与刀具连接而导致不精确。使用 5 轴机床可以实现更严格的公差，从而实现更清洁的加工表面，从而实现更好的密封。

        极端温度和质量

        有许多设计原则使 Quadax 能够承受极端应用并不断增强其产品。

        “我们现在的产品本质上是对 20 世纪 60 年代开发的三偏心阀的改进。最初的版本达到了其目的，但加工能力有限。这些限制之一是，它的加工方式导致了椭圆形端口。在操作过程中，我们会发现在其使用寿命期间，除了流通能力降低之外，还会由于摩擦而降低密封性。如今，与传统 TOV 相比，我们的流量平均高出 20-30%。我们使用五轴机器实现了真正的圆形端口，这实际上消除了阀瓣座和阀座之间的摩擦，同时还增加了 CV 值，”Hancock 解释道。

        阀座之间的摩擦会导致磨损，最终导致泄漏，从而缩短阀门的使用寿命。“使用四轴阀和真正的圆形端口，几乎消除了摩擦，这意味着更长的使用寿命和更高的密封性。”

        此外，汉考克解释说，处理高温和低温的另一个有利因素是使用浮动盘，而不是销盘。“这意味着光盘不会受到温度变化的影响。当阀杆收缩或膨胀时，它会以传统的固定阀瓣设计方式拉动阀瓣。因为我们的产品是漂浮的，所以它每次都会保持在适当的位置进行密封。”此功能与完全封装的阀瓣设计一起，即使在非常高的压差变化下也能减少轴的挠度，确保首选和非首选方向上的密封性。

        最后，在高温和低温下密封的最关键部件之一是可选的 O 形圈座设计，这只能归功于 Quadax 的第四偏移量。“我们是唯一提供此功能的公司，因为您无法使用椭圆形端口做到这一点，您需要圆形端口。Quadax 可以提供弹簧加载的 Inconel 718 O 形圈，随着温度变化具有更大的膨胀和收缩能力，从而实现紧密密封。”Moreland 解释道。

        无组织排放测试

        随着环境责任继续成为人们关注的焦点，流体控制用户正在接受可持续的实践和规范。节能组件、减少废物技术和环保材料的创新正在推动绿色流体控制解决方案的发展。“各行业正在认识到平衡绩效与环境责任的必要性，而无组织排放的最小化则推动了这种环境责任的发展。作为一家领先的制造商，对 Quadax 来说，设计和测试我们的产品以最好地满足这些期望非常重要。”Moreland 说道。

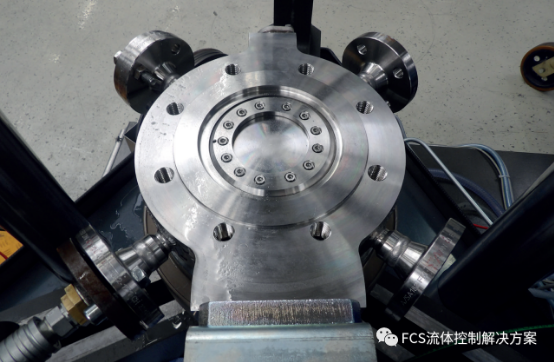

        Quadax 的产品是经 API 641 和 ISO 15848 批准的阀门。API 641 是一项逸散排放标准，包括热循环和机械循环测试。当对阀门进行严格的测试时，使用吸枪来确定填料的泄漏量，以百万分之一 (ppm) 为单位。使用质谱仪时，该测试的限值为 100ppm，在整个测试过程中的任何时间点，并且在整个测试过程中没有填料调整。还可以测试 HT 版本，这是相同的测试，但热循环增加到更高的温度。

        “这些测试非常昂贵——我们希望确保我们能够解决客户的担忧，并进行第三方测试的尽职调查。我们的阀门是按照最新和最高标准制造的，因此客户知道我们的阀门将在他们的应用中工作，而不必担心无组织排放成为他们的应用的问题，”Moreland说。

        由于阀门在典型工厂中排放量占一半以上，因此 Quadax 很自豪能够对制造的每一个阀门进行测试，以了解即使在经过大量循环后，我们也能最好地提供填料的最佳密封，因为这种情况减少得越多，排放量就越大。行业将更加接近零排放的目标。

        除了消除无组织排放之外，Quadax 还专注于零泄漏气密密封。“我们的低温四偏心阀产品在 -427°F (-255°C) 的极端温度下实现零泄漏。这不仅在世界各地的多个应用中得到了证明，而且还经过了广泛的内部测试。另一方面，我们还提供温度范围为 1,460°F 或 800°C 的高温阀门。”

        “我们完全遵守阀门质量规范和标准，并设有专职部门致力于满足全面质量控制体系的标准，”汉考克说。

        “我们的整体理念是阀门无论在什么条件下都能正常工作；我们为客户打造的产品一次性就能长期发挥作用。”

        “我们还确保客户了解阀门组件的总拥有成本。为了延长产品的使用寿命和质量，重要的是要将其安装在正确的应用中，这样它才能比其他竞争对手的产品更好地贴合、成型和功能，”Moreland 补充道。“我们的主要目标是超越他们的期望。”

        向前看

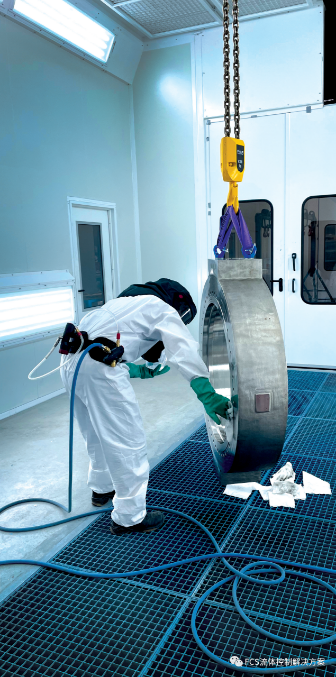

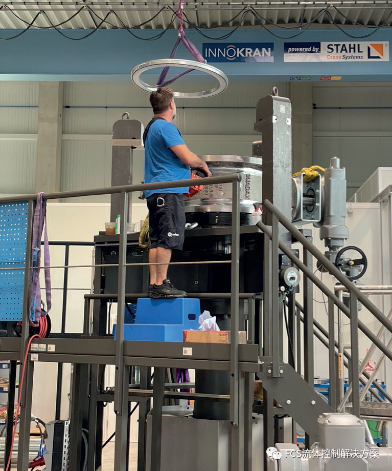

        Quadax 最近开设了一个新的阀门制造中心，拥有约 56,000 平方英尺的额外空间用于加工、组装和测试；它使成品存储容量增加了两倍，机会增加了一倍。新工厂还拥有专门用于阀门氢气和氧气清洗的特殊洁净室。“该工厂将拥有一个新的喷漆室、更好的性能和更快的吞吐量。它还包括一个新的测试设施，包括用于高压应用的料仓、用于极低温应用的低温测试、改进的工作流程以实现更高效的工艺以及最先进的包装机，”莫兰德说。

        Quadax 专注于持续改进。“我们不断改进和改变我们的设计，使事情变得更加用户友好，”莫兰德说。

        “在过去的五年里，通过关注核心业务之外的机会，并寻找可以提供解决方案的应用程序，我们的业务增长了四倍。美国现在是我们最大的市场。我们预计 2024 年将是我们有史以来最重要的一年，绘图板上的新项目将进入市场，并成为扭矩阀座蝶阀整体市场份额的更大因素，”Moreland 总结道。“对于 Quadax 来说，未来确实是光明的，我们正在为美好的事物做好准备，并为极致而做！”
